一线机械工程师用最通俗的语言分享轴承游隙的知识
原创精选/乐工
这篇文章继续分享一些知识干货,都是平常机械行业经常用到的知识,所以比较实用!我们尽量避开深奥的理论,用最通俗的方式来讲一些机械行业的实用知识,这样可以让您用最快的速度理解这些知识!
![](https://www.shijiezz.com/data/attachment/portal/202305/03/kngxhqjajv5.png)

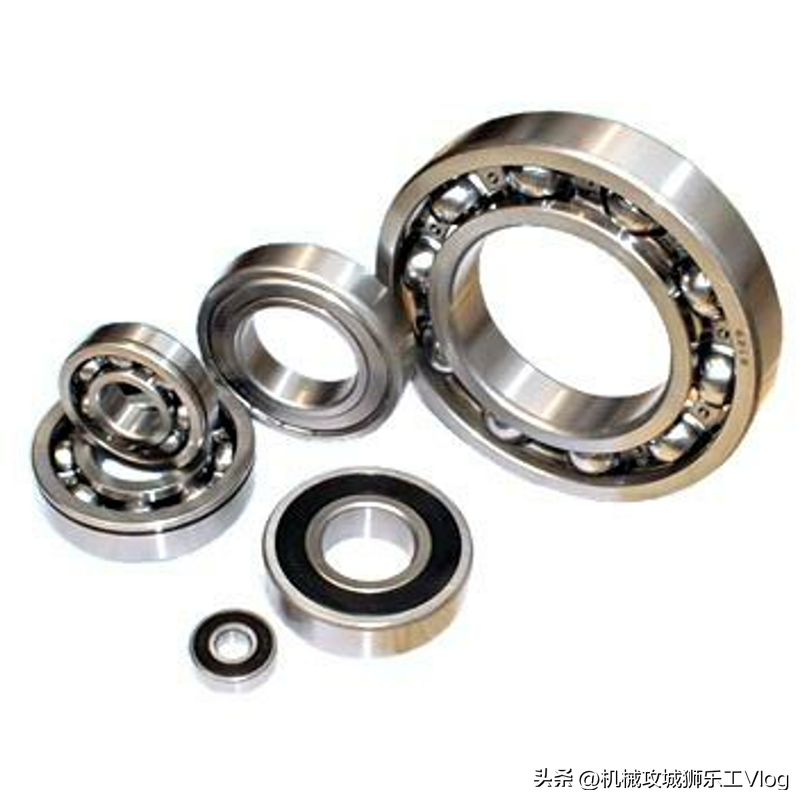

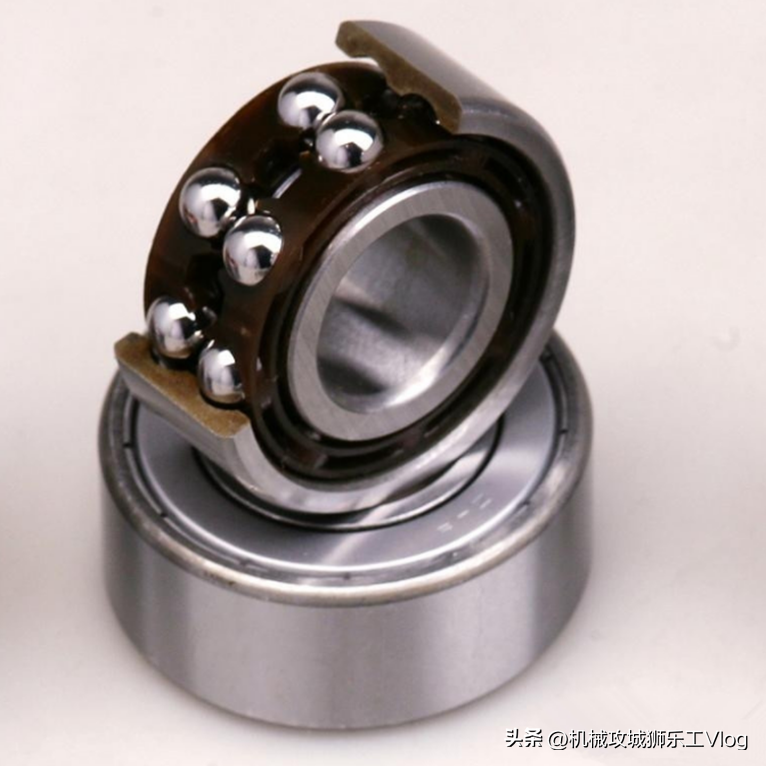

首先什么是轴承的游隙?所谓轴承游隙,即指轴承将其内圈或外圈的一方固定,然后使轴承游隙未被固定的一方做径向或轴向移动时的移动量。直白一点就是用手握住轴承的外圈,然后我们另外一只手上下前后按压轴承内圈,你能感受到的一种活动量。。。轴承的游隙越小,说明晃动量越小,轴承的内外圈配合也越精密。
![](https://www.shijiezz.com/data/attachment/portal/202305/03/eoqgq2cz5f2.png)

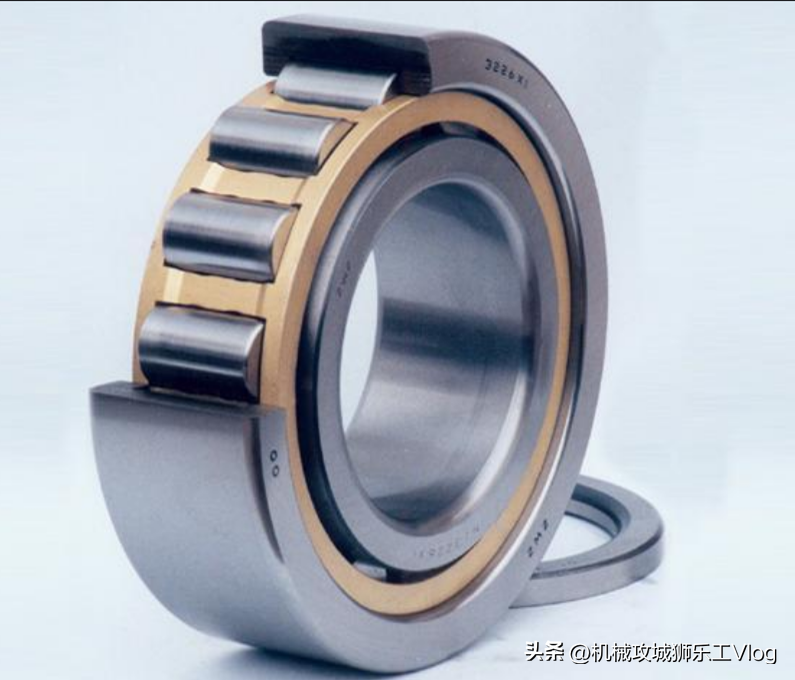

轴承出厂是否有固定的游隙呢?答案是肯定的!轴承出厂时根据一些国家或国际标准,会有一个恒定游隙值,就是有不同的游隙组。厂家会生产不同类型游隙的轴承,轴承游隙从小到大分为C1,C2,C0,C3,C4,C5。其中C0组为普通组游隙,通常省略不标,我们遇到不标的一般默认C0的游隙,C0这种游隙组在平时用得最普遍!C2组的游隙小于普通组游隙,C1组的游隙小于C2组的游隙!C3组游隙会比普通组C0的游隙要大一些,所以会更加顺滑!
![](https://www.shijiezz.com/data/attachment/portal/202305/03/pv5n23iohd5.png)
我们换种容易明白但不太严谨的说法。不同游隙的轴承晃动量从小到大排列为:C1,C2,C0,C3,C4,C5。C1游隙的轴承晃动量最小,C5游隙的轴承晃动量最大。C0就像是一个分界线,它称为普通游隙,C1和C2就是小游隙组,C3、C4、C5就是大游隙组。举个例子,22316是调心滚子轴承,它的C3组的游隙是25μm~51μm,它的C0组的游隙是10μm~30μm。
![](https://www.shijiezz.com/data/attachment/portal/202305/03/q20iwctyyex.jpg)
那这么多轴承游隙我们该如何选择呢?这个是重点。大游隙组适用于以下几个场合:内、外圈配合过盈量较大;内外圈温度差大;深沟球轴承需要承受较大轴向负荷;需要提高轴承极限转速等场合。其实也容易理解,因为内外圈间隙大一些,所以内外圈转动会更加顺畅一些,另外才会有一定空间适应环境带来的变化!但是既然游隙大了,所以精度相对游隙小的还是差一些,毕竟晃动量大一些嘛!
![](https://www.shijiezz.com/data/attachment/portal/202305/03/qhyvdpkbjfn.png)

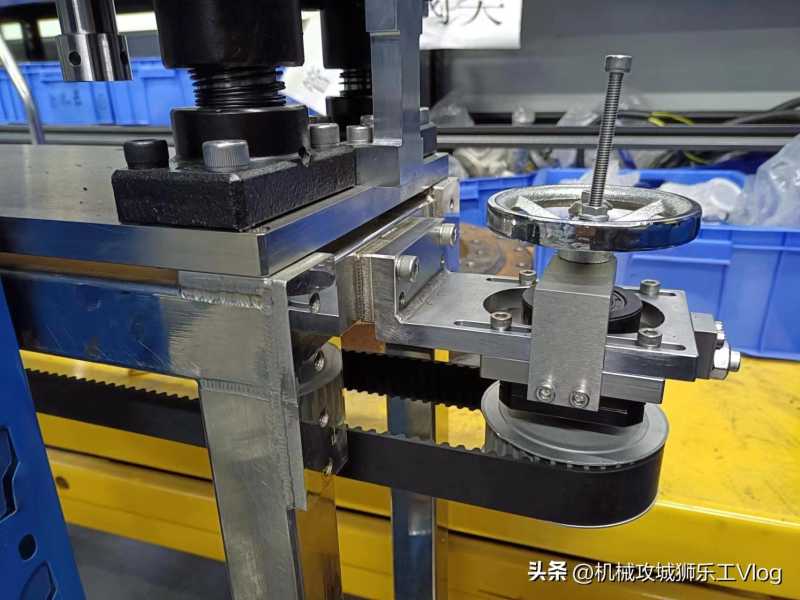

再举个实际的例子,我们的皮带辊子一般采用大游隙组(C3、C4),这样使用起来阻力比较小,非常顺滑,关键是精度要求不高,我们没有必要使用小游隙的轴承。这种工况用大游隙的轴承还能减少别卡,所以选择大游隙的轴承会更加合理!总之我们还是需要根据实际情况来选择轴承的游隙组。
![](https://www.shijiezz.com/data/attachment/portal/202305/03/olpogw34ivm.jpg)

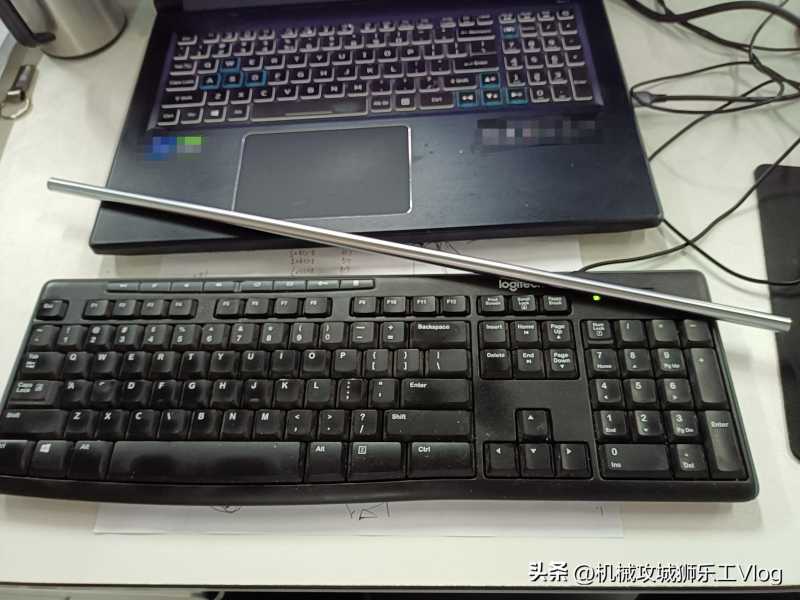

小游隙组一般内外圈配合的间隙比较小,晃动量很小,所以比较适用于高的旋转精度、内外圈转动要求晃动量更加小、以及一些减小振动和噪音的场合!运行的精度要求越高,选择的游隙应该越小!比如我们对轴的跳动要求更高更精密,可以考虑小游隙组的轴承!例如我最近的一个项目需要控制一根轴的跳动在微米级,所以我计划买小游隙组的轴承测试。
![](https://www.shijiezz.com/data/attachment/portal/202305/03/rm3bnmx13pd.jpg)
顺便补充一下,一些普通精度的电机它的运行的精度要求一般,因此这类电机选择较大的游隙。通常情况下中小型电机选择C3游隙,一些大电机如果轴承的过盈量太大,出于安全的角度考虑可以选择C4游隙。
![](https://www.shijiezz.com/data/attachment/portal/202305/03/dy3ujdipioe.jpg)
以上是轴承游隙的一些知识分享,看了这些资料是不是就对游隙有更清楚的认知了呢?
