装配体实例10:螺旋配合。

哈喽大家好我是黄老师。今天进行装配的第十讲:机械配合的螺旋配合。如下面这个装备体,我们这里是M24的螺栓跟螺母的配合,这也是机械连接当中最常用的配合。我们螺栓转一圈,它行走多少距离能够清晰的看到这个,我一转动它它向前面旋转。这样的配合怎么来去做?

·首先其实这两个零件就比较简单,大家可以在我们根据之前讲的,可以在零件库里面进行调取。

·拿到这两个零件以后,螺母是固定的,把螺栓固定也可以,都是一样的。

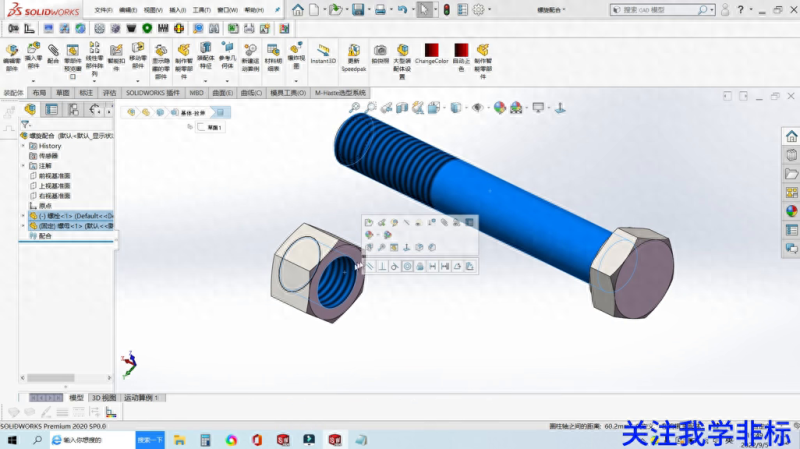

·找到这两个零件以后,大家直接选择配合或者选中外径以及内径。

·松开手以后选择配合,它会自动的约束成轴心的同心配合。

·之后再找到机械配合,选择螺旋配合,这里面大家就能够看得到,现在它是一个初始状态是什么样的,这里面有圈数和距离或圈距离每圈,这里面M24的粗芽的螺距给3毫米,转一圈移动3毫米就是这样的一个关系。

·做好这个关系以后点击确定。

·确定好以后来转一转这个螺杆,逆时针右旋,就把它选进去。就是旋一圈就走三个横,还能够清晰的看得到它在往前面走。

我们前面也讲过,其实这种螺杆大家在机械设计当中千万不要把它用螺旋切割的方式去把它切出来,扫描切除的方式,把它切出真正的螺杆。其实看起来好看但是并不实用,包括后续做工程图的时候都不是很方便,大家去找到这个配合素材,去练习一下螺旋配合。
