机械最神奇的地方在于

为日常生活带来了极大便利。

大到汽车,小到菜刀,

你知道它们的零件

是怎么加工出来的吗?

一组动图,带你了解

机械加工常用的方法。

车削加工

工厂为什么又叫车间?这“车”指的就是车削加工了。车削的关键在于,要让需要加工的工件旋转起来,然后再让直线移动的刀具靠近它们,对工件表面进行雕琢。

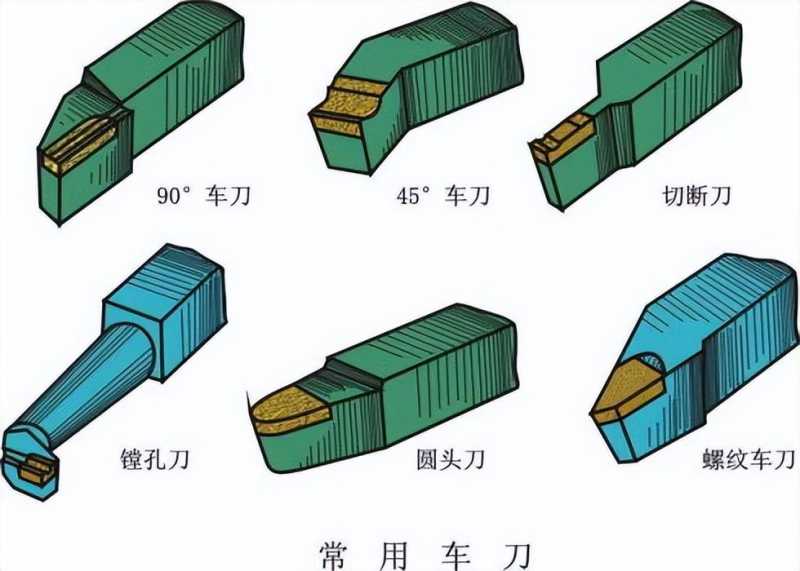

首先,工件被卡盘固定在机床上,接下来,工件在电机的带动下进行高速转动,转速可以按照我们对加工的要求人为控制。然后,就可以开始控制刀具在工件表面进行雕琢,这被称为“走刀”。常见的车刀往往是用高速钢或硬质合金制成,近几年市面上陶瓷刀具和人造金刚石刀具也用的很广泛。不同形状的车刀可以满足各种加工要求:

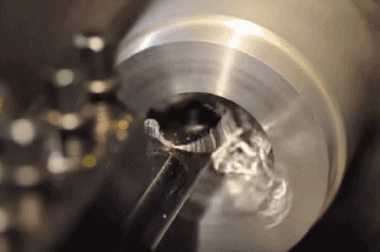

除了外表面,车削中使用镗刀还可以在工件已经有孔的地方,对内表面进行精加工。

铣削加工

说完了“车”,“铣”又是啥?其实,它还是利用旋转的加工方式,只不过这回轮到铣刀来旋转了。

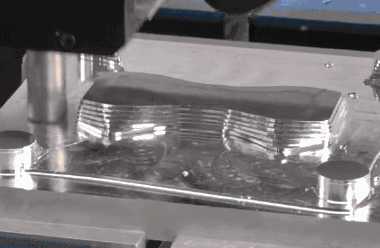

传统的铣削加工有两种相对运动方式,一种就是像上图这样,被加工的工件固定不动,完全依靠铣刀坐上来自己动旋转和平移;而另一种如下图所示,铣刀单纯做旋转运动,工件可以沿着前后、左右、上下三个方向移动。


铣刀是一种多刃刀具,在每一转的铣削加工中,铣刀每个刀刃只参与一次切削,其余时间停歇有利于散热。这样一来,比起单刃的车刀,铣刀的切削效率也更高。不同形状的铣刀可以完成各种平面、台阶面、凹槽、腔体的加工。而铣削时的铣削用量由切削速度、进给量、背吃刀量(铣削深度)和侧吃刀量(铣削宽度)四要素组成。

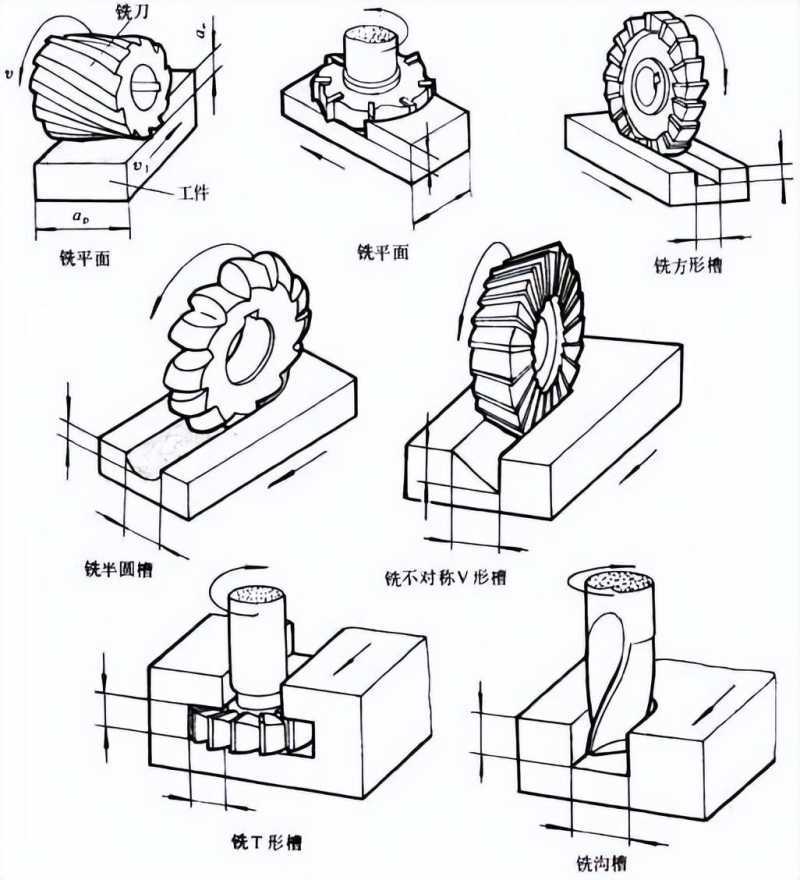

几种常见的铣削加工方式

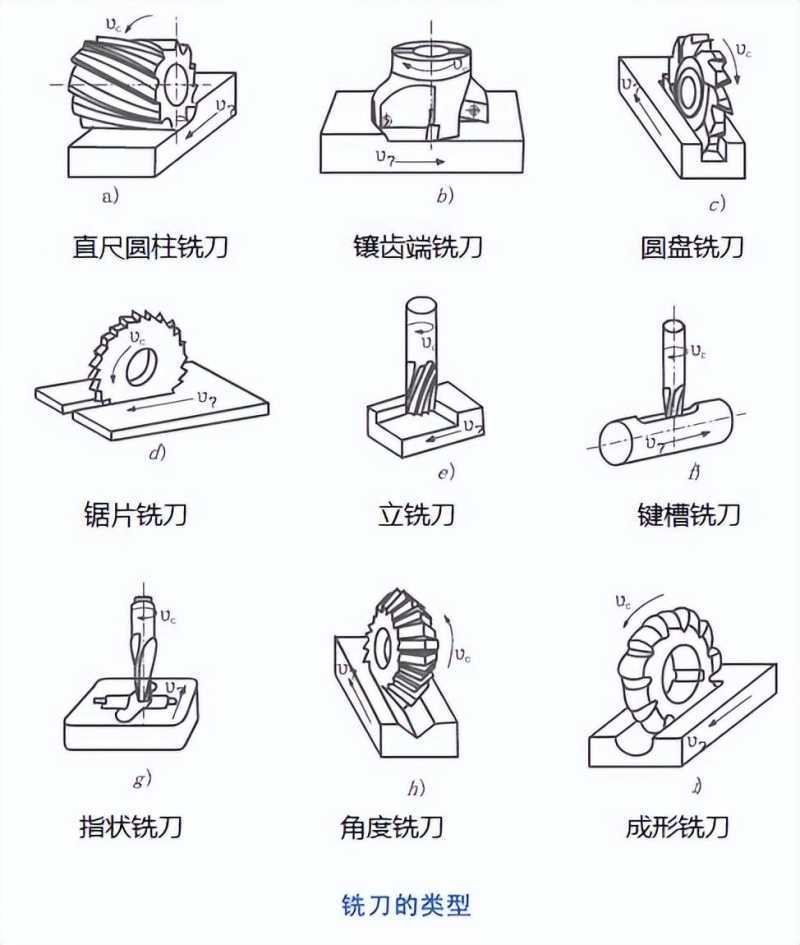

几种常见的铣刀类型

刨削加工

刨削加工的工作原理一目了然,简单的往返运动,与车削、铣削相比生产效率极低,但是也因为设备和工具结构简单使用方便,目前还在用于粗糙处理工件的表面。

磨削加工

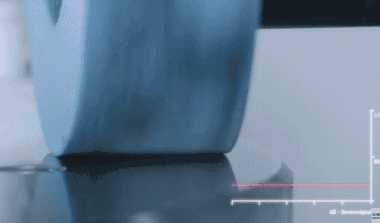

磨削加工是利用砂轮、砂带之类的磨具对工件表面进行切削加工。在现今的加工中,磨削头已经可以很成熟地集成到数控铣床的加工中心内。
