世界上最先进的反辐射导弹之一,美国“哈姆”反辐射导弹

发布者:章豆豆 2024-7-20 17:17

好消息,兵工科技2024年13期《中国潜艇部队70年》全新上市,喜欢的朋友可以关注微信公众号兵工科技快讯或者扫描文中二维码进行购买!(两本九折、三本八折、四本七折,商城有优惠)

反辐射导弹最早是美国在越南战争时期开始使用的。这场战争中,美军使用的是一款代号“百舌鸟”的反辐射导弹,该导弹投入战场后,一时间成了美军出奇制胜的法宝。因为其使得对方军队的雷达刚刚开机就会被美军发现,并且伴随而来的是高精度打击。目前,美国海军反辐射导弹已发展了三代,其中名声最响的就是“哈姆”反辐射导弹。

AGM-45“百舌鸟”反辐射导弹

“哈姆”反辐射导弹的最大射程低空约25千米、高空约80千米,最大飞行速度可达2.9马赫,全弹重约366公斤。该导弹的气动布局为“鸭”式,弹体中部布置4片双三角形的切尖控制舵,尾部有4片前缘后掠的梯形尾翼。导弹从头部开始依次布置导引头舱、战斗部舱、飞行控制舱与发动机舱。导引头舱内有宽频带被动雷达导引头,它包括1个天线阵列、10个微波集成电路插件和1个射频信号数字处理机组成,其固定式的天线阵列足以覆盖大多数防空雷达的工作频段,而数字处理机的软件可以进行重新编程。

其飞行控制系统包括捷联式惯性导航装置、数字式自动驾驶仪和机电控制舵机。由于采用了惯导装置,即使在飞行过程中如果敌方雷达关机,“哈姆”仍然能够按计算的飞行弹道,采用比例导引的方式飞向目标。导弹的动力装置是无烟、高速、双推力固体火箭发动机,全重127公斤,采用高能量密度的无铝HTPB推进剂。

“哈姆”反辐射导弹的战斗部是高爆炸药预制破片杀伤型,是在“百舌鸟”战斗部的基础上改进发展的,重约66公斤。装药由FMU-111激光近炸引信引爆在计算确定的最佳高度上引爆战斗部(还备有触发引信),破片的飞散方向图是特别针对雷达目标设计的。

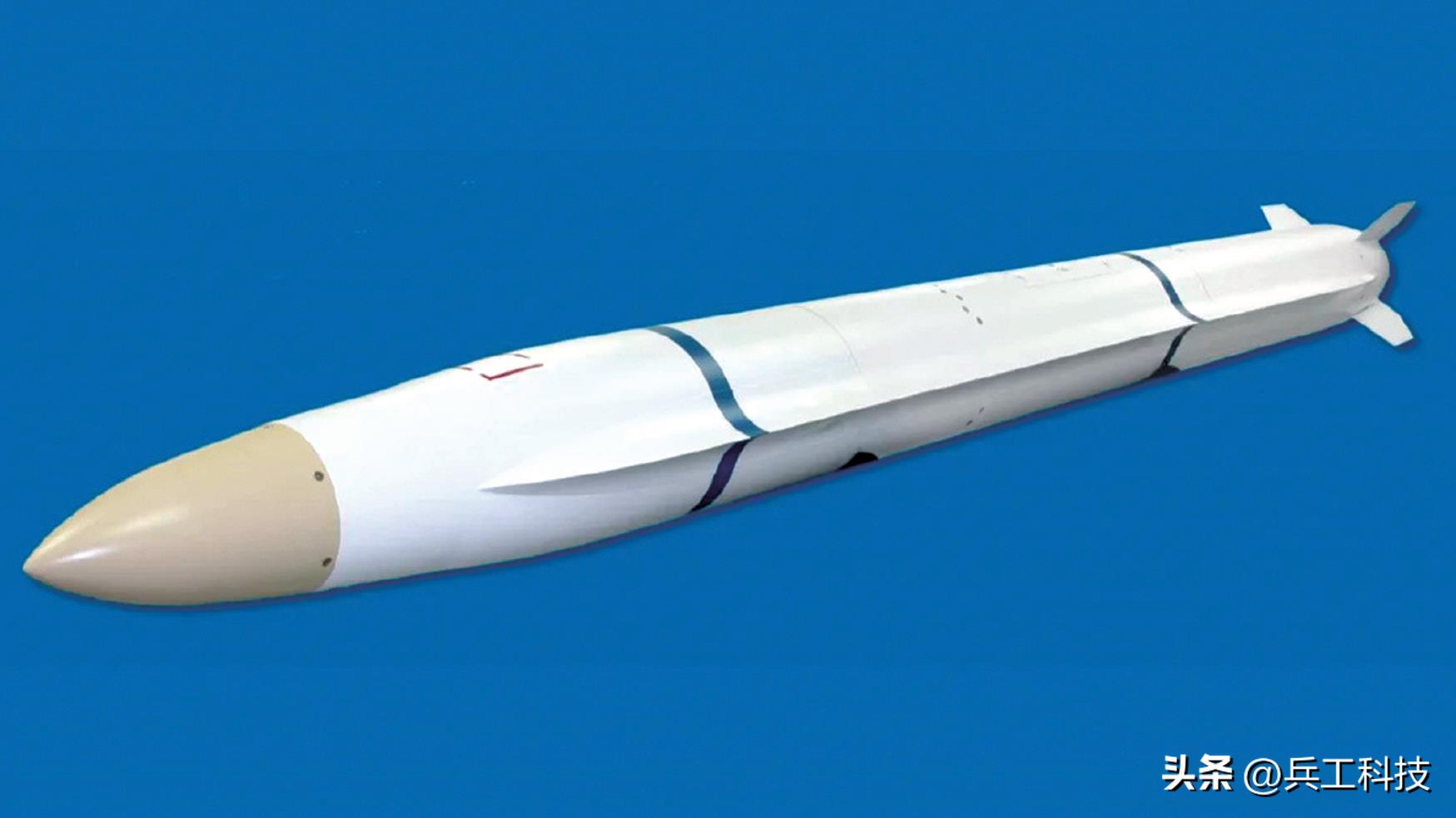

AGM-88“哈姆”高速反辐射导弹

该导弹改进了美国第一二代反辐射导弹的缺点,在1975年8月开始飞行试验,1980年11月基本型AGM-88A投入小批生产,1983年3月批准投入全速率生产阶段(生产率每个月210枚),同年5月开始服役,到1993年早期型停产时总数量约19,400枚,1999年AGM-88C停产时总产量约21,300枚,平均单价约288,000美元。

与美军第一二代反辐射导弹相比,“哈姆”导弹有以下优点:首先,其导引头覆盖频段很宽。“哈姆”只有一个宽带被动雷达导引头,但频率覆盖范围达到0.8~20吉赫兹(C~J波段),是目前所有反辐射导弹中最高的,其导引头的覆盖频段占据了当时苏联97%以上防空雷达的工作频段;同时,其导引头灵敏度很高,除了能从敌方雷达旁瓣进行攻击外,还能从辐射最弱的尾部进行攻击,这使“哈姆”导弹更难被对方发现、识别和诱骗。其次,“哈姆”反辐射导弹通过采用捷联惯导装置,理论上具有了真正对抗敌方雷达突然关机的能力。此外,“哈姆”采用的可编程技术,使导弹能够锁定、攻击包括连续波雷达在内的多种体制雷达,并可能只通过软件改进就能对付新的威胁。

自投产后,“哈姆”反辐射导弹就不断进行改进与升级,到目前,已衍生出AGM-88B、AGM-88C、AGM-88D、AGM-88E、AGM-88Block7等型号。据悉,其中AGM-88Block7型并未实行量产,将被美军的“先进反辐射导弹”计划取代。

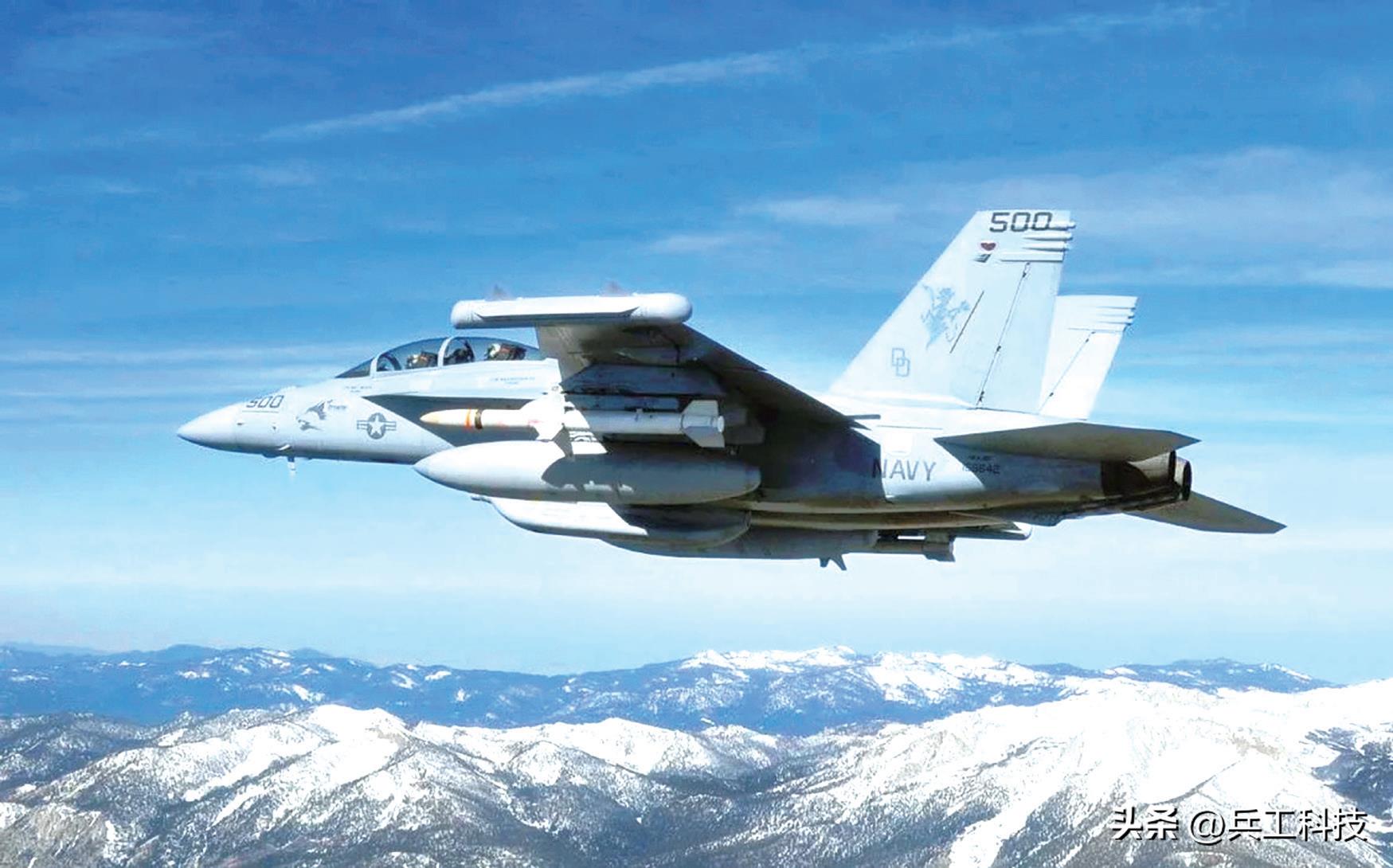

EA-18G携带的AGM-88E

作为全球反辐射导弹的杰出代表,“哈姆”反辐射导弹是美军现役的主要空射反辐射导弹,由于其适应性好,因此载机极多,如F-4G、F-16C、F-15A/B/C、F/A-18、F-117、EA-6B、EA-18G、以及联合攻击机F-35等。此外该导弹还能适装于其他国家的战机,如“狂风”、F-111C等战斗机;又加之美国战机的外贸情况良好,因此“哈姆”反辐射导弹在国际上有很好的市场。

不过,“哈姆”反辐射导弹并非完美无缺,由于“哈姆”系列导弹主要依靠被动雷达导引头,通常只能炸毁雷达天线和波导管,因此,想一举摧毁整个雷达系统就需要在攻击数量和战术战法上另辟蹊径。同时,一旦敌方雷达突然关机,“哈姆”导弹很有可能找不到应该摧毁的目标。
